110kV 级三相油浸式电力变压器

概述

本公司110KV 变压器,利用法国阿海珐的分析软件和本公司特有的计算机和验证程序,对变压器铁心、线圈、器身、引线、油箱等部件进行全方位的优化设计及验证, 确保产品性能。优越的工艺设备,精心的材料选取,高效的生产制造,使得变压器具有体积小、重量轻、低损耗、低局放、低噪音等特点,产品品质优越、节能环保、安装维 护方便、运行可靠并有效地降低了产品运行费用。

公司SSZ11-40000/110 通过国家变压器质量监督检验中心短路承受能力及所有例行型式试验。本产品具有稳定、信赖、经济、环保的特点,适用于发电厂、变电站、 大型工矿石化企业等。

  • 执行标准

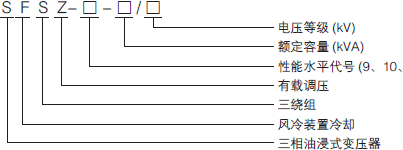

  • 型号/含义
  • 结构特征
  • 技术参数
  • 外形/安装示意图
    • GB1094.1~2-1996 电力变压器
    • GB1094.3,5-2003 电力变压器
    • GB/T6451-2008 三相油浸式电力变压器技术参数和要求
  • 结构特点
    • 低损耗:空载损耗比现行国家标准GB6451-1999 下降40% 左右,负载损耗比现行国家标准GB6451-1999 下降15%;
    • 低噪声:噪声水平达到60dB 以下,比国家标准普遍下降近20dB。用户有特殊要求,还可专门设计制造(55dB 以下),满足我国城网居民供电需求;
    • 低局放:110kV 级产品全线流程均为无尘作业,器身内部金属件、绝缘件全部圆角化,局放量控制在100pc 以下;
    • 抗短路能力强:本公司自行设计制造的SZ10-40000/110 变压器已通过国家变压器质量监督检验中心的短路承受能力试验。
    • 外形美观:油箱折板瓦楞结构,抛光除锈,粉末电喷涂漆,宽片片式散热器,永不褪色。
    • 不渗漏:所有密封止口限位、上下箱沿双道密封,所有密封件进口。郑重承诺绝不渗漏。
  • SF11/110 系列三相双绕组无励磁调压电力变压器技术参数
    额定容量(kVA) 额定电压 联接组标号 空载耗损 (kW) 负载损耗 (kW) 空载电流 (%) 短路抗阻 (%) 重量 外形尺寸
    高压 (kV) 低压 (kV) 油重 总重 运输重 H L B HL T
    6300 110±2×2.5%
    121±2×2.5%
    6.3
    6.8
    10.5
    11
    20
    YNd11 6.534 0.3 10.5 6.622.519.843005200370056001475
    80007.5427.125.222.14420542039505720
    100009507.627.4244550573042805800
    1250010.5598.33128.14670579043106000
    1600013739.535.530.548106120434063002040
    200001688 0.25 10.639.735.54820620043806400
    25000181041144.837.64990633044206500
    315002012312.65043.25080638045107000
    400002414814.559.5495280650048407300
    50000281800.2 16.267.5575320666050807500
    630003522016.876655610676051008000
    75000 13.8
    18
    20
    4026018.885725750682051108100
    90000452850.15 20.29277.55850690051208300
    1200006536523.811599.86070723052208600
    15000075420
    18000085490

    S11/110 系列三相双绕组无励磁调压电力变压器技术参数
    额定容量(kVA) 额定电压 联接组标号 空载耗损 (kW) 负载损耗 (kW) 空载电流 (%) 短路抗阻 (%) 重量 外形尺寸
    高压 (kV) 低压 (kV) 油重 总重 运输重 H L B HL T
    6300 110±2×2.5%
    121±2×2.5%
    6.3
    6.8
    10.5
    11
    20
    YNd11 6.534 0.3 10.5 7.52318.543005320465053001475
    80007.5428.125.821.44450555047405500
    100009509.330.3244580573048405800
    1250010.5591034.328.14670579048306000
    1600013731138.430.548106120488063002040
    200001688 0.25 12.343.635.54820620051006400
    250001810412.848.437.64990633053206800
    315002012314.45543.25080633053807000
    400002414816.264495290650054107300
    50000281800.2 1873.2575320665055007500
    630003522019.38564.85610675055208000
    75000 13.8
    18
    20
    4026022.59570.25750685055508200
    90000452850.15 24.3105.577.55850690055708300
    12000065365
    15000075420
    18000085490

    SFZ11/110 系列三相双绕组有载调压电力变压器技术参数
    额定容量(kVA) 额定电压 联接组标号 空载耗损 (kW) 负载损耗 (kW) 空载电流 (%) 短路抗阻 (%) 重量 外形尺寸
    高压 (kV) 低压 (kV) 油重 总重 运输重 H L B HL T
    6300 110±
    8×1.25%
    6.3
    6.6
    10.5
    11
    20
    YNd11 734 0.3 10.5 6.622.519.843005200370056001475
    80009427.125.222.14420542039505720
    1000010507.62824.64560593042805800
    1250012598.331.828.94670599043106000
    1600014739.736.431.348106320434063002040
    200001888 0.25 10.840.636.44820640043806400
    250002010411.345.838.64990653044206800
    315002312512.85144.24080659045107000
    400002514614.860.750.25280670048107300
    5000030180 0.2 16.26958.55320686050807500
    630003822017.577.666.55610696051008000

    SFSZ11/110 系列三相三绕组有载调压电力变压器技术参数
    额定容量(kVA) 额定电压 联接组标号 空载耗损 (kW) 负载损耗 (kW) 空载电流 (%) 短路抗阻 (%) 重量 外形尺寸
    高压 (kV) 中压 (kV) 低压 (kV) 油重 总重 运输重 H L B HL T
    6300 110±
    8×1.25%
    35
    37
    38.5
    6.3
    6.6
    10.5
    11
    20
    YNyn0d11 944 0.35高一中
    HV-MV
    10.5
    高—低
    HV-LV
    17.5~18.5
    中—低
    MV-LV
    6.5
    8.930.325.843706550418058002040
    800010539.632.227.94430658042505900
    10000126210.13429.64530678043106000
    12500137411.539.434.24670689044406400
    16000169012.744.739.84750699047206800
    2000021105 0.3 12.947.341.64810745047607000
    250002312313.553.646.54960717047607200
    315002714814.761.353.25040733048907400
    400003217617.874.864.85380743051307800
    5000036220 0.25 21.288.6775440775053608000
    630004325022.398.8865720781056208100

    SSZ11/110 系列三相三绕组有载调压电力变压器技术参数
    额定容量(kVA) 额定电压 联接组标号 空载耗损 (kW) 负载损耗 (kW) 空载电流 (%) 短路抗阻 (%) 重量 外形尺寸
    高压 (kV) 中压 (kV) 低压 (kV) 油重 总重 运输重 H L B HL T
    6300 110±
    8×1.25%
    35
    37
    38.5
    6.3
    6.6
    10.5
    11
    20
    YNyn0d11 944 0.35高一中
    HV-MV
    10.5
    高—低
    HV-LV
    17.5~18.5
    中—低
    MV-LV
    6.5
    8.930.723.143706750471058002040
    8000105310.334.526.64420678047605900
    10000126211.437.429.64530678048506000
    12500137412.84434.24670689048806400
    16000169013.950.639.84750699049706800
    2000021105 0.3 14.553.341.64800715051307000
    250002312315.959.846.54960717053007200
    315002714817.76953.25040732053907400
    400003217621.18364.85380743055807800
    5000036220 0.25 24.297.6775440775056208000
    630004325025.5108.6865720781057408100
