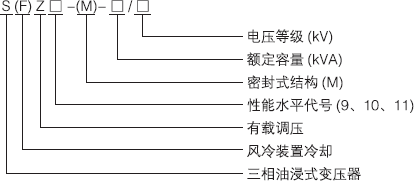

• GB1094.1~2-1996 电力变压器
• GB1094.3,5-2003 电力变压器
• GB/T6451-2008 三相油浸式电力变压器技术参数和要求

结构特点

• 高压绕组全部采用多层圆筒式结构， 改善了绕组的冲击分布。
• 容量在630~3150kVA 范围内的低压绕组采用筒式或螺旋式结，机械强度高，安匝分布平衡，产品的抗短路能力强。
• 器身追加了定位机构，使之在运输过程中不产生位移，同时所有紧固件加装扣紧螺母，确保产品在长期运行过程中紧固件不松动，满足了不吊芯的要求。
• 铁芯采用优质冷轧晶粒取向硅钢片全斜接缝叠积方式。变压器采用真空注油。
• 产品表面经去油、去绣、磷化处理后喷涂底漆、免漆，可以满足冶金、石化系统及潮湿污秽地区的特殊使用要求。全系列产品外形美观、体积小、 安装占用面积小，是理想的免维护产品。
• 小容量的变压器油箱采用波纹片，具有呼吸功能等补偿因温度变化而引起油体积的变化，降低了变压器高度，有效防止了氧气、水份进入而导致绝 缘性能降低。

SZ9-(M)/35 系列三相油浸式有载调压电力变压器技术参数

额定容量(kVA)	额定电压			联接组别标号	空载耗损 (kW)	负载损耗 (kW)	短路抗阻 (%)	空载电流 (%)	重量 (Kg)				外形尺寸 长× 宽× 高 (mm)	轨距 (mm)
	高压 (kV)	电压组合 (%)	低压 (kV)						器身重	油重	总重	运输重
1000	35	± 3×2.5	10.5 6.3	Yd11	1.7	13.0	6.5	1.1	1930	1240	4600	3650	2850×1930×2430	1070×1070
1250					2.0	15.0		1.1	2200	1320	4950	3800	2900×1950×2450	1070×1070
1600					2.4	18.0		1.0	2550	1400	5300	3980	2950×1980×2490	1070×1070
2000					2.9	20.2		1.0	2770	1560	5960	4920	3010×2065×2540	1070×1070
2500					3.4	21.8		1.0	3300	1750	6950	5680	3035×2265×2610	1070×1070
3150	35 38.5				4.1	26.0	7.0	0.9	3770	1970	7900	6070	3160×2095×2640	1070×1070
4000					1.9	30.7		0.9	4520	2260	9110	7090	3290×2325×2890	1070×1070
5000					5.8	36.0		0.8	5480	2475	10860	8460	3350×2520×3000	1070×1070
6300					7.0	38.7		0.8	6810	2620	12300	9870	3475×2645×3050	1070×1070
8000			6.3 6.6 10.5 11		9.9	42.8	7.5	0.7	8060	3330	15300	12550	4600×3010×3280	1475×1475
10000					11.7	50.6		0.7	9770	3750	17860	14700	4700×3150×3390	1475×1475
12500					13.8	59.9	8.0	0.6	10960	4210	20050	17330	4850×3300×3500	1475×1475
16000					15.2	74.0		0.6	13950	4900	24150	21000	4900×3800×3680	1475×1475
20000					20.0	87.5		0.5	16700	6120	30100	25200	4950×3710×3650	1475×1475
25000					23.4	104.0		0.5	19800	8500	36500	28700	5050×3900×3850	1475×1475
31500					27.5	123.5		0.45	26300	99650	46800	39800	5130×4050×3920	2040×1475

SZ10-(M)/35 系列三相油浸式有载调压电力变压器技术参数

额定容量(kVA)	额定电压			联接组别标号	空载耗损 (kW)	负载损耗 (kW)	短路抗阻 (%)	空载电流 (%)	重量 (Kg)				外形尺寸 长× 宽× 高 (mm)	轨距 (mm)
	高压 (kV)	电压组合 (%)	低压 (kV)						器身重	油重	总重	运输重
1000	35	± 3×2.5	10.5 6.3	Yd11	1.5	12.3	6.5	1.1	2030	1290	4785	3795	2905×1970×2480	1070×1070
1250					1.8	14.2		1.1	2310	1370	5150	3950	2960×1990×2500	1070×1070
1600					2.2	17.0		1.0	2680	1460	5510	4130	3010×2020×2540	1070×1070
2000					2.6	19.2		1.0	2910	1620	6195	5120	3070×2105×2590	1070×1070
2500					3.1	20.6		1.0	3465	1820	7230	5910	3095×2310×2660	1070×1070
3150	35 38.5				3.7	24.6	7.0	0.9	3960	2050	8215	6310	3225×2140×2700	1070×1070
4000					4.4	29.0		0.9	4750	2350	9475	7375	3355×2375×2950	1070×1070
5000					5.2	34.0		0.8	5750	2575	11295	8795	3420×2570×3060	1070×1070
6300					6.3	36.6		0.8	7150	2725	12795	10265	3545×2695×3115	1070×1070
8000			6.3 6.6 10.5 11	YNd11	8.8	40.4	7.5	0.7	8460	3460	15915	13050	4695×3190×3345	1475×1475
10000					10.4	47.8		0.7	10185	3900	18575	15290	4795×3215×3465	1475×1475
12500					12.3	56.6	8.0	0.6	11510	4380	20850	18025	4950×3255×3500	1475×1475
16000					13.5	70.0		0.6	14650	5095	25115	21840	4995×3880×3755	1475×1475
20000					17.8	83.0		0.5	17535	6365	31305	26210	5050×3890×3765	1475×1475
25000					20.8	98.5		0.5	20790	8840	37960	29850	5150×3980×3930	1475×1475
31500					24.5	117.0		0.45	27615	103640	48675	41400	5235×4130×3995	2040×1475

SZ10-(M)/35 系列三相油浸式有载调压电力变压器技术参数

额定容量(kVA)	额定电压			联接组别标号	空载耗损 (kW)	负载损耗 (kW)	短路抗阻 (%)	空载电流 (%)	重量 (Kg)				外形尺寸 长× 宽× 高 (mm)	轨距 (mm)
	高压 (kV)	电压组合 (%)	低压 (kV)						器身重	油重	总重	运输重
1000	35	± 3×2.5	10.5 6.3	Yd11	1.5	12.3	6.5	1.1	2030	1290	4785	3795	2905×1970×2480	1070×1070
1250					1.8	14.2		1.1	2310	1370	5150	3950	2960×1990×2500	1070×1070
1600					2.2	17.0		1.0	2680	1460	5510	4130	3010×2020×2540	1070×1070
2000					2.6	19.2		1.0	2910	1620	6195	5120	3070×2105×2590	1070×1070
2500					3.1	20.6		1.0	3465	1820	7230	5910	3095×2310×2660	1070×1070
3150	35 38.5				3.7	24.6	7.0	0.9	3960	2050	8215	6310	3225×2140×2700	1070×1070
4000					4.4	29.0		0.9	4750	2350	9475	7375	3355×2375×2950	1070×1070
5000					5.2	34.0		0.8	5750	2575	11295	8795	3420×2570×3060	1070×1070
6300					6.3	36.6		0.8	7150	2725	12795	10265	3545×2695×3115	1070×1070
8000			6.3 6.6 10.5 11	YNd11	8.8	40.4	7.5	0.7	8460	3460	15915	13050	4695×3190×3345	1475×1475
10000					10.4	47.8		0.7	10185	3900	18575	15290	4795×3215×3465	1475×1475
12500					12.3	56.6	8.0	0.6	11510	4380	20850	18025	4950×3255×3500	1475×1475
16000					13.5	70.0		0.6	14650	5095	25115	21840	4995×3880×3755	1475×1475
20000					17.8	83.0		0.5	17535	6365	31305	26210	5050×3890×3765	1475×1475
25000					20.8	98.5		0.5	20790	8840	37960	29850	5150×3980×3930	1475×1475
31500					24.5	117.0		0.45	27615	103640	48675	41400	5235×4130×3995	2040×1475

SZ11-(M)/35 系列三相油浸式有载调压电力变压器技术参数

额定容量(kVA)	额定电压			联接组别标号	空载耗损 (kW)	负载损耗 (kW)	短路抗阻 (%)	空载电流 (%)	重量 (Kg)				外形尺寸 长× 宽× 高 (mm)	轨距 (mm)
	高压 (kV)	电压组合 (%)	低压 (kV)						器身重	油重	总重	运输重
1000	35	± 3×2.5	10.5 6.3	Yd11	1.3	11.1	6.5	1.1	2125	1365	5060	4015	2965×2010×2530	1070×1070
1250					1.6	14.2		1.1	2420	1450	5445	4180	3015×2030×2550	1070×1070
1600					1.9	17.0		1.0	2805	1540	5830	4378	3070×2060×2590	1070×1070
2000					2.3	19.2		1.0	3050	1720	6560	5410	3130×2150×2640	1070×1070
2500					2.7	20.6		1.0	3630	1925	7645	6250	3160×2355×2715	1070×1070
3150	35 38.5				3.2	24.6	7.0	0.9	4150	2165	8690	6680	2865×2180×2750	1070×1070
4000					3.9	29.0		0.9	4970	2490	10020	7810	3425×2420×3010	1070×1070
5000					4.6	34.0		0.8	6030	2730	11950	9310	3485×2620×3120	1070×1070
6300					5.5	36.6		0.8	7490	2885	13530	10860	3615×2750×3175	1070×1070
8000			6.3 6.6 10.5 11	YNd11	7.7	40.4	7.5	0.7	8870	3670	16830	13810	4785×3250×3410	1475×1475
10000					9.1	47.8		0.7	10670	4125	19645	16170	4890×3280×3535	1475×1475
12500					1.8	56.6	8.0	0.6	12060	4630	22055	19070	5045×3320×3570	1475×1475
16000					12.0	70.0		0.6	15345	5390	26565	23100	5110×3950×3830	1475×1475
20000					16.0	83.0		0.5	18370	6730	33110	27720	5150×3960×3840	1475×1475
25000					18.0	98.0		0.5	21780	9350	40150	31570	5250×4060×4010	1475×1475
31500					21.0	117.0		0.45	28930	109620	51480	43800	5340×4215×4080	2040×1475

注：

• 大容量的35kV 级变压器的性能参数，外形尺寸及重量数据请垂询我公司。
• 可根据用户需求提供各种电压组合、短路阻抗、联结方式的变压器。
• 8000kVA 及以上容量亦可根据用户需求提供风冷装置的变压器。
• 表中数据及外形尺寸数据供参考，若有更改恕不另行通知。

S9-(M)/35 系列三相油浸式无励磁调压电力变压器技术参数

额定容量(kVA)	额定电压			联接组别标号	空载耗损 (kW)	负载损耗 (kW)	短路抗阻 (%)	空载电流 (%)	重量 (Kg)				外形尺寸 长× 宽× 高 (mm)	轨距 (mm)
	高压 (kV)	电压组合 (%)	低压 (kV)						器身重	油重	总重	运输重
1000	35	± 3×2.5	3.15 6.3 10.5	Yd11	1.48	12.2	6.5	1.0	1880	970	3780	3080	2400×1620×2490	820×820
1250					1.76	14.7		0.9	2070	1010	4080	3320	2420×1720×2470	820×820
1600					2.13	17.6		0.85	2480	1090	4660	3830	2465×1830×2520	820×820
2000					2.61	19.4		0.75	2830	1200	5300	4330	2545×1880×2600	1070×1070
2500					3.15	20.7		0.75	3410	1330	6170	5060	2610×2050×2670	1070×1070
3150	35 38.5				3.87	24.3	7.0	0.7	3900	1520	7100	5710	2700×2090×2690	1070×1070
4000					4.64	28.8		0.7	4730	1750	8620	7020	2770×2300×2800	1070×1070
5000					5.49	33.0		0.6	5600	1950	9950	7860	2865×2425×2870	1070×1070
6300					6.60	36.9		0.6	6860	2320	11580	9460	3090×2285×3150	1475×1475
8000			3.15 3.3 6.3 6.6 10.5 11	YNd11	9.00	40.5	7.5	0.55	8090	2500	14120	11500	3230×3050×3280	1475×1475
10000					10.6	47.7		0.55	9860	2850	16480	13500	3380×3150×3370	1475×1475
12500					12.6	56.7	8.0	0.5	10930	3250	18340	14890	3550×3190×3430	1475×1475
16000					15.3	69.3		0.5	13450	3750	22410	18350	3910×3350×3580	1475×1475
20000					18.1	83.7		0.5	14200	5700	28800	23500	3950×3400×3620	1475×1475
25000					21.5	99.0		0.5	19650	7130	35600	28000	4950×4550×3850	1475×1475
31500					25.7	118.8		0.4	26000	12200	42100	36000	5020×4700×3950	2040×1475

S10-(M)/35 系列三相油浸式无励磁调压电力变压器技术参数

额定容量(kVA)	额定电压			联接组别标号	空载耗损 (kW)	负载损耗 (kW)	短路抗阻 (%)	空载电流 (%)	重量 (Kg)				外形尺寸 长× 宽× 高 (mm)	轨距 (mm)
	高压 (kV)	电压组合 (%)	低压 (kV)						器身重	油重	总重	运输重
1000	35	± 3×2.5	3.15 6.3 10.5	Yd11	1.32	11.48	6.5	1.0	1980	1020	3970	3235	2440×1645×2540	820×820
1250					1.57	13.86		0.9	2180	1060	4280	3490	2470×1750×2550	820×820
1600					1.90	16.58		0.85	2610	1145	4890	4020	2515×1870×2550	820×820
2000					2.32	18.28		0.75	2980	1260	5565	4550	2600×1920×2650	1070×1070
2500					2.80	19.55		0.75	3580	1400	6480	5320	2670×2090×2750	1070×1070
3150	35 38.5				3.44	22.95	7.0	0.7	4095	1590	7455	5995	2755×2130×2750	1070×1070
4000					4.12	27.20		0.7	4970	1840	9050	7370	2830×2350×2855	1070×1070
5000					4.88	31.20		0.6	5880	2050	10450	8255	2930×2480×2930	1070×1070
6300					5.84	34.85		0.6	7200	2450	12160	9930	3150×2330×3220	1475×1475
8000			3.15 3.3 6.3 6.6 10.5 11	YNd11	8.00	38.25	7.5	0.55	8500	2630	14830	12075	3295×3110×3345	1475×1475
10000					9.44	45.05		0.55	10350	3000	17310	14180	3450×3210×3440	1475×1475
12500					11.20	53.55	8.0	0.5	11500	3400	19260	15635	3620×3255×3500	1475×1475
16000					13.60	65.45		0.5	14130	3940	23530	19270	3980×3420×3650	1475×1475
20000					16.08	79.05		0.5	14910	5990	30240	24675	4030×3470×3690	1475×1475
25000					19.12	93.50		0.5	20650	7490	37380	29400	5050×4640×3930	1475×1475
31500					22.80	112.2		0.4	27300	12810	44205	37800	5120×4800×4030	2040×1475

S11-(M)/35 系列三相油浸式无励磁调压电力变压器技术参数

额定容量(kVA)	额定电压			联接组别标号	空载耗损 (kW)	负载损耗 (kW)	短路抗阻 (%)	空载电流 (%)	重量 (Kg)				外形尺寸 长× 宽× 高 (mm)	轨距 (mm)
	高压 (kV)	电压组合 (%)	低压 (kV)						器身重	油重	总重	运输重
1000	35	±5	3.15 6.3 10.5	Yd11	1.16	11.48	6.5	1.0	2070	1070	4160	3390	2500×1690×2590	820×820
1250					1.37	13.86		0.9	2280	1110	4490	3650	2520×1790×2590	820×820
1600					1.66	16.58		0.85	2730	1200	5130	4220	2560×1910×2620	820×820
2000					2.03	18.28		0.75	3120	1320	5830	4770	2650×1955×2700	1070×1070
2500					2.45	19.55		0.75	3750	1465	6790	5560	2720×2135×2780	1070×1070
3150	35 38.5				3.01	22.95	7.0	0.7	4290	1680	7810	6280	2800×2180×2800	1070×1070
4000					3.61	27.20		0.7	5200	1930	9490	7720	2880×2390×2910	1070×1070
5000					4.27	31.20		0.6	6160	2150	10950	8650	2980×2520×2990	1070×1070
6300					5.11	34.85		0.6	7550	2550	12740	10410	3215×2380×3275	1475×1475
8000		±2×2.5	3.15 3.3 6.3 6.6 10.5 11	YNd11	7.00	38.25	7.5	0.55	8900	2750	15540	12650	3360×3170×3280	1475×1475
10000					8.26	45.05		0.55	10850	3140	18130	14850	3515×3280×3500	1475×1475
12500					9.80	53.55	8.0	0.5	12020	3580	20180	16380	3690×3320×3570	1475×1475
16000					11.90	65.45		0.5	14795	4125	24650	20185	4065×3490×3930	1475×1475
20000					14.07	79.05		0.5	15620	6270	31680	25850	4110×3550×3770	1475×1475
25000					16.73	93.50		0.5	21615	7840	39160	30800	5150×4730×4000	1475×1475
31500					19.95	112.2		0.4	28600	13420	46310	39600	5220×4890×4110	2040×1475

S9-(M)/35 系列双绕组无励磁调压配电变压器技术参数

额定容量(kVA)	额定电压			联接组别标号	空载耗损 (kW)	负载损耗 (kW)	短路抗阻 (%)	空载电流 (%)	重量 (Kg)			外形尺寸 长× 宽× 高 (mm)	轨距 (mm)
	高压 (kV)	分接 (%)	低压 (kV)						器身重	油重	总重
50	35	±5	0.4	Yyn0 或 Dyn11	220	1220	6.5	2.0	246	265	710	1100×875×1715	550×550
100					310	2030		1.8	382	336	960	1190×915×1780	550×550
125					350	2390		1.8	485	410	1200	1220×1040×1780	550×550
160					370	2840		1.7	520	430	1350	1240×1070×1810	550×550
200					440	3330		1.6	615	477	1400	1380×780×1875	660×660
250					520	3960		1.4	683	500	1560	1540×880×1820	660×660
315					620	4770		1.4	835	568	1840	1440×800×1975	660×660
400					740	5760		1.3	1020	655	2090	1660×825×1995	660×660
500					880	6930		1.3	1166	725	2390	1710×865×2030	660×660
630					1050	8280		1.3	1415	797	2835	1630×1235×2070	660×660
800					1250	9900		1.1	1632	845	3240	1655×1415×2120	820×820
1000					1480	12200		1.0	2080	965	3980	1860×1435×2220	820×820
1250					1770	14700		0.9	2330	1110	4520	1890×1640×2260	820×820
1600					2140	17600		0.8	2900	1200	5350	2050×1720×2390	1070×1070
2000					2500	20700		0.7	3180	1330	5760	2400×1900×2410	1070×1070
2500					2980	24500		0.7	3410	1400	6550	2500×1930×2700	1070×1070
3150					3600	29500		0.7	4450	1800	8350	2600×2100×2800	1070×1070

S10-(M)/35 系列双绕组无励磁调压配电变压器技术参数

额定容量(kVA)	额定电压			联接组别标号	空载耗损 (kW)	负载损耗 (kW)	短路抗阻 (%)	空载电流 (%)	重量 (Kg)			外形尺寸 长× 宽× 高 (mm)	轨距 (mm)
	高压 (kV)	分接 (%)	低压 (kV)						器身重	油重	总重
50	35	±5	0.4	Yyn0 或 Dyn11	200	1150	6.5	2.0	260	275	740	1120×890×1750	550×550
100					280	1920		1.8	400	350	995	1220×940×1820	550×550
125					310	2260		1.8	510	430	1250	1250×1060×1820	550×550
160					330	2680		1.7	550	450	1405	1270×1095×1850	550×550
200					390	3150		1.6	645	495	1460	1410×795×1915	660×660
250					460	3740		1.4	720	520	1625	1575×905×1860	660×660
315					550	4510		1.4	880	590	1915	1470×820×2020	660×660
400					660	5440		1.3	1070	680	2175	1695×845×2040	660×660
500					780	6550		1.3	1225	760	2485	1745×885×2070	660×660
630					930	7820		1.3	1485	830	2950	1665×1260×2115	660×660
800					1120	9350		1.1	1715	880	3370	1690×1450×2160	820×820
1000					1320	11480		1.0	2185	1005	4140	1900×1465×2265	820×820
1250					1570	13860		0.9	2450	1160	4700	1930×1680×2310	820×820
1600					1900	16580		0.8	3045	1250	5570	2090×1755×2440	1070×1070
2000					2230	19550		0.7	3340	1390	5990	2450×1940×2460	1070×1070
2500					2650	23140		0.7	3580	1460	6810	2550×1970×2755	1070×1070
3150					3200	27870		0.7	4670	1870	8685	2660×2150×2900	1070×1070

S11-(M)/35 系列双绕组无励磁调压配电变压器技术参数

额定容量(kVA)	额定电压			联接组别标号	空载耗损 (kW)	负载损耗 (kW)	短路抗阻 (%)	空载电流 (%)	重量 (Kg)			外形尺寸 长× 宽× 高 (mm)	轨距 (mm)
	高压 (kV)	分接 (%)	低压 (kV)						器身重	油重	总重
50	35	±5	0.4	Yyn0 或 Dyn11	170	1150	6.5	2.0	270	295	785	1160×920×1800	550×550
100					240	1920		1.8	420	370	1060	1250×960×1870	550×550
125					270	2260		1.8	535	455	1320	1280×1090×1870	550×550
160					290	2680		1.7	575	475	1485	1310×1130×1900	550×550
200					340	3150		1.6	680	530	1540	1450×820×1970	660×660
250					400	3740		1.4	755	550	1720	1620×930×1910	660×660
315					480	4510		1.4	920	625	2030	1510×840×2075	660×660
400					580	5440		1.3	1125	720	2300	1750×870×2095	660×660
500					680	6550		1.3	1285	800	2630	1795×910×2140	660×660
630					520	7820		1.3	1560	880	3120	1720×1295×2180	660×660
800					980	9350		1.1	1795	930	3570	1740×1490×2230	820×820
1000					1160	11480		1.0	2290	1065	4380	1960×1510×2330	820×820
1250					1380	13860		0.9	2565	1220	4980	1990×1730×2380	820×820
1600					1660	16580		0.8	3190	1320	5885	2155×1810×2510	1070×1070
2000					1950	19550		0.7	3500	1465	6340	2520×1995×2530	1070×1070
2500					2320	23140		0.7	3750	1540	7210	2630×2030×2840	1070×1070
3150					2800	27870		0.7	4895	1980	9190	2730×2210×2940	1070×1070

注：

• 有关更大容量的35kV 级变压器的性能参数、外形尺寸及重量数据，请垂询我公司。
• 可根据用户需求提供各种电压组合、短路阻抗、联结方式的变压器。
• 表中重量及外形尺寸数据仅供参考，若有更改恕不另行通知。

S9(M)/10 系列三相油浸式无励磁调压配电变压器技术参数

额定容量(kVA)	额定电压			联接组别标号	空载耗损 (kW)	负载损耗 (kW)	短路抗阻 (%)	空载电流 (%)	重量 (Kg)			外形尺寸 长× 宽× 高 (mm)	轨距 (mm)
	高压 (kV)	分接 (%)	低压 (kV)						器身重	油重	总重
30	6 6.3 10 10.5 11	±5 ±2×2.5	0.4	Yyn0 或 Dyn11	130	600	4.0	2.1	150	88	320	780×480×890	400×400
50					170	870		2.0	208	99	430	780×635×905	400×400
63					200	1040		1.9	231	102	450	850×630×910	400×400
80					250	1250		1.8	256	102	500	805×740×925	550×550
100					290	1500		1.6	319	120	630	1010×760×960	550×550
125					340	1800		1.5	362	129	660	1015×710×970	550×550
160					400	2200		1.4	420	142	745	1025×720×985	550×550
200					480	2600		1.3	473	165	865	1035×720×1065	550×550
250					560	3050		1.2	612	185	1030	1075×750×1095	550×550
315					670	3650		1.1	696	193	1160	1315×935×1155	660×660
400					800	4300		1.0	832	269	1395	1370×920×1170	660×660
500					960	5150		1.0	987	272	1675	1401×1000×1275	660×660
630					1200	6200	4.5	0.9	1181	295	2020	1410×970×1340	820×820
800					1400	7500		0.8	1296	410	2380	1580×1070×1355	820×820
1000					1700	10300		0.7	1415	444	2660	1730×1220×1420	820×820
1250					1950	12000		0.6	1672	557	3280	1980×1280×1490	820×820
1600					2400	14500		0.6	2085	649	4040	1920×1355×1585	820×820
2000					2850	19500	5.5	0.6	2415	883	4855	1980×1470×1660	1070×1070
2500					3000	21300		0.6	2975	975	5715	2145×1460×2250	1070×1070
3150					3550	24300	6.0	0.4	4124	1621	7625	2415×1775×2720	1070×1070

S10(M)/10 系列三相油浸式无励磁调压配电变压器技术参数

额定容量(kVA)	额定电压			联接组别标号	空载耗损 (kW)	负载损耗 (kW)	短路抗阻 (%)	空载电流 (%)	重量 (Kg)			外形尺寸 长× 宽× 高 (mm)	轨距 (mm)
	高压 (kV)	分接 (%)	低压 (kV)						器身重	油重	总重
30	6 6.3 10 10.5 11	±5 ±2×2.5	0.4	Yyn0 或 Dyn11	110	600	4.0	2.1	150	88	320	780×480×890	400×400
50					150	870		2.0	208	99	430	780×635×905	400×400
63					180	1040		1.9	231	102	450	850×630×910	400×400
80					200	1250		1.8	256	102	500	805×740×925	550×550
100					230	1500		1.6	319	120	630	1010×760×960	550×550
125					270	1800		1.5	362	129	660	1015×710×970	550×550
160					310	2200		1.4	420	142	745	1025×720×985	550×550
200					380	2600		1.3	473	165	865	1035×720×1065	550×550
250					460	3050		1.2	612	185	1030	1075×750×1095	550×550
315					540	3650		1.1	696	193	1160	1315×935×1155	660×660
400					650	4300		1.0	832	269	1395	1370×920×1170	660×660
500					780	5150		1.0	987	272	1675	1401×1000×1275	660×660
630					920	6200	4.5	0.9	1181	295	2020	1410×970×1340	820×820
800					1120	7500		0.8	1296	410	2380	1580×1070×1355	820×820
1000					1320	10300		0.7	1415	444	2660	1730×1220×1420	820×820
1250					1560	12000		0.6	1672	557	3280	1980×1280×1490	820×820
1600					1880	14500		0.6	2085	649	4040	1920×1355×1585	820×820
2000					2410	19500	5.5	0.6	2415	883	4855	1980×1470×1660	1070×1070
2500					2670	21300		0.6	2975	975	5715	2145×1460×2250	1070×1070
3150					3170	24300	6.0	0.4	4124	1621	7625	2415×1775×2720	1070×1070

S11(M)/10 系列三相油浸式无励磁调压配电变压器技术参数

额定容量(kVA)	额定电压			联接组别标号	空载耗损 (kW)	负载损耗 (kW)	短路抗阻 (%)	空载电流 (%)	重量 (Kg)			外形尺寸 长× 宽× 高 (mm)	轨距 (mm)
	高压 (kV)	分接 (%)	低压 (kV)						器身重	油重	总重
30	6 6.3 10 10.5 11	±5 ±2×2.5	0.4	Yyn0 或 Dyn11	100	600	4.0	2.1	150	88	320	780×480×890	400×400
50					130	870		2.0	208	99	430	780×635×905	400×400
63					150	1040		1.9	231	102	450	850×630×910	400×400
80					180	1250		1.8	256	102	500	805×740×925	550×550
100					200	1500		1.6	319	120	630	1010×760×960	550×550
125					240	1800		1.5	362	129	660	1015×710×970	550×550
160					280	2200		1.4	420	142	745	1025×720×985	550×550
200					340	2600		1.3	473	165	865	1035×720×1065	550×550
250					400	3050		1.2	612	185	1030	1075×750×1095	550×550
315					480	3650		1.1	696	193	1160	1315×935×1155	660×660
400					570	4300		1.0	832	269	1395	1370×920×1170	660×660
500					680	5150		1.0	987	272	1675	1401×1000×1275	660×660
630					810	6200	4.5	0.9	1181	295	2020	1410×970×1340	820×820
800					980	7500		0.8	1296	410	2380	1580×1070×1355	820×820
1000					1150	10300		0.7	1415	444	2660	1730×1220×1420	820×820
1250					1360	12000		0.6	1672	557	3280	1980×1280×1490	820×820
1600					1640	14500		0.6	2085	649	4040	1920×1355×1585	820×820
2000					1980	19500	5.5	0.6	2415	883	4855	1980×1470×1660	1070×1070
2500					2350	21300		0.6	2975	975	5715	2145×1460×2250	1070×1070
3150					2800	24300	6.0	0.4	4124	1621	7625	2415×1775×2720	1070×1070

注：

• 有关更大容量的10kV 级配电变压器的技术参数、外形尺寸及重量数据请垂询我公司。
• 可根据用户需求，提供各种电压组合、短路阻抗、联结方式的变压器。
• 可根据用户需求，提供特殊的变压器，如整流变压器、电炉变压器、矿用变压器、有载调压变压器、带封闭罩式变压器等。
• 表中重量及外形尺寸数据仅供参考，若有更改恕不另行通知。

无
