• GB/T 17211-1998 《干式电力变压器负载导则》
• IEC 60076-11：2004 《干式电力变压器》
• GB 1094. 11-2007 《干式电力变压器》
• GB/T 10228-2008 《干式电力变压器技术参数和要求》

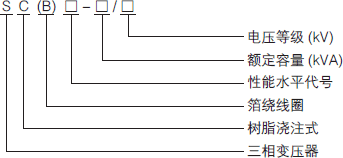

SG(B)9、10-100~2500/10、20

结构特点

• 独特的绝缘结构，采用H 级高强度绝缘筒和垫块，永不变形；
• 高、低压线圈用NOMEX 纸包扁铜线和进口铜箔，并经VPI 真空加压设备多次浸渍特殊配方的H 级绝缘漆，多次烘焙固化。高压线圈采用机械强度 高，散热条件好的连续式结构；
• 引出线端子固定在绕组上部，分接头在绕组中部，低压引线端子为板式导电排，并采用氩弧焊接；
• 铁心采用进口优质冷轧晶粒取向硅钢片叠装而成，45°全斜接缝结构，绕组与铁心间采用弹性固定装置，使变压器具有较低的空载损耗和噪音；
• 铁心表面经特殊工艺处理。铁心由拉螺杆适度夹紧，上、下夹件由拉板连接并与底座固定为一体，绕组通过弹性垫块固定，缓冲结构可减轻绕组的 震动程度和降低噪音。

性能特点

• 散热条件好，热寿命长，超铭牌运行能力强，在120% 额定容量下长期超铭牌运行， IP45 条件下无强迫风冷，可长期满负荷运行；
• 极高的安全及阻燃性能，在800℃的高温长时燃烧下无烟雾产生；
• 极强的抗热冲击能力( 可以在-50℃下立即加满负荷)；
• 百分百防水密封性，优异的防水性，防潮性；
• 独特的线圈结构和强场计算，使产品几乎无局放产生；
• 损耗低，节能效果显著；
• 寿命期后可以轻易将绝缘材料和铜线分离回收利用，不污染环境。

正常使用条件

• 最高气温：+40℃
• 最高日平均气温：+30℃
• 最高年平均气温：+20℃
• 最低气温：-5℃ ( 适用于户内式变压器)
• 最低气温：-30℃ ( 适用于户外式变压器)
• 海拔高度：≤ 1000m

SG(B)9/10 系列浸渍式H 级绝缘变压器技术参数

额定容量(kVA)	电压组合			联接组标号	空载耗损 (W)	不同的绝缘耐热等级下的负载损耗 F(120℃)	空载电流 (%)	短路抗阻 (%)
	高压 (kV)	高压分接范围(%)	低压 (kV)
100	6 6.3 6.6 10 10.5 11	±5 或 ±2×2.5 ±5 or ±2×2.5	0.4	Yyn0 或 Dyn11 Yyn0 or Dyn11	450	1780	1.8	4
125					530	2100	1.6
160					610	2410	1.6
200					700	2870	1.4
250					810	3120	1.4
315					990	3930	1.2
400					1100	4520	1.2
500					1310	5530	1.2
630					1510	6660	1.0
630					1460	6750	1.0	6
800					1710	7880	1.0
1000					1990	9210	1.0
1250					2350	10980	1.0
1600					2760	13270	1.0
2000					3400	16370	0.8
2500					4000	19460	0.8
1600					2760	14660	1.0	8
2000					3400	18000	0.8
2500					4000	21400	0.8

SG(B)10/10 系列浸渍式H 级绝缘变压器技术参数

额定容量(kVA)	电压组合			联接组标号	空载耗损 (W)	不同的绝缘耐热等级下的负载损耗 F(120℃)	空载电流 (%)	短路抗阻 (%)
	高压 (kV)	高压分接范围(%)	低压 (kV)
100	20 22 24 3 3 3	±5 或 ±2×2.5 ±5 or ±2×2.5	0.4	Yyn0 或 Dyn11 Yyn0 or Dyn11	405	1690	1.8	4
125					475	1995	1.6
160					550	2290	1.6
200					630	2725	1.4
250					730	2965	1.4
315					890	3735	1.2
400					990	4295	1.2
500					1180	5255	1.2
630					1360	6330	1.0
630					1315	6415	1.0	6
800					1540	7485	1.0
1000					1790	8750	1.0
1250					2115	10430	1.0
1600					2485	12605	1.0
2000					3060	15550	0.8
2500					3600	18490	0.8
1600					2485	13930	1.0	8
2000					3060	17100	0.8
2500					3600	20330	0.8

SG(B)10/20 系列浸渍式H 级绝缘变压器技术参数

额定容量(kVA)	电压组合			联接组标号	空载耗损 (W)	不同的绝缘耐热等级下的负载损耗 F(120℃)	空载电流 (%)	短路抗阻 (%)
	高压 (kV)	高压分接范围(%)	低压 (kV)
315	20	±5 或 ±2×2.5 ±5 or ±2×2.5	0.4	Yyn0 或 Dyn11 Yyn0 or Dyn11	0.960	4.345	0.7	6
400					1.140	5.160	0.6
500					1.330	6.165	0.6
630					1.510	7.275	0.5
800					1.730	8.795	0.5
1000					2.040	10.410	0.5
1250					2.360	12.285	0.5
1600					2.760	14.755	0.5
2000					3.200	17.420	0.5
2500					3.820	20.620	0.4
3150					4.300	25.265	0.4	7

SG(B) 系列本体外形、安装示意图


SG(B) 系列外壳外形、安装示意图
