• GB/T 17211-1998 《干式电力变压器负载导则》
• IEC 60076-11:2004 《干式电力变压器》
• GB 1094.11-2007 《干式电力变压器》
• GB/T 10228-2008 《干式电力变压器技术参数和要求》

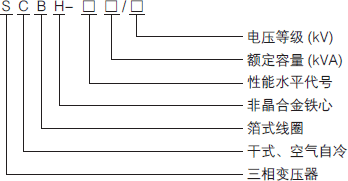

SCBH15-30~2500/10、20、35

• 非晶合金铁心：铁心采用非晶合金带材卷绕而成，组成三框三柱式结构。铁心悬挂在内拉扳上，不受外力，充分发挥了非晶材料低空载损耗、低空 载电流的特点。
• 绕组：高低压绕组采用矩形圆筒式结构，内外层均用进口玻璃丝网格和丝带填充缠绕，与树脂渗透固化为一体，具有极强的抗开裂和突发短路的能力。 变压器线圈为全浇注、防潮湿能力强、可立即上电。
• 器身：器身装配中采用了Maglev circult悬浮磁圈，特有的非晶铁心定位技术使得非晶铁心在产品的储存、运输和运行过程中的受力始终处于最优化状态，以确保产品的节能特性的长期稳定可靠。

性能特点

• 安全，防火，无污染，可直接运行于负荷中心；
• 机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长；
• 低损耗、低噪音，节能效果明显；
• 散热性能好，超铭牌运行能力强，强迫风冷时可提高容量运行；
• 防潮性能好，适应高湿度和其他恶劣环境中运行；
• 具有环保、阻燃、防爆、免维护等特点；
• 体积小，重量轻。

SCBH15/10 系列干式环氧浇注非晶合金变压器技术参数

额定容量(kVA)	电压组合			联接组别	空载耗损 (W)	负载耗损75℃ (W)	负载耗损120℃ (W)	空载电流 (%)	短路抗阻 (%)	本体外形尺寸 L×W×H (mm)	外壳尺寸 L×W×H (mm)	安装尺寸 A×B (mm)	重量 (kg)
	高压 (kV)	分接 (%)	低压 (kV)
30	6 6.3 6.6 10 10.5 11	±2×2.5% ±5%	0.4	Dyn11 或 Yyn0 Dyn11 or Yyn0	70	620	710	1.6	4	900×500×950	1200×800×1250	550×400	450
50					90	875	1000	1.4	4	950×500×950	1250×800×1250	550×400	500
80					120	1200	1380	1.3	4	1000×500×980	1300×800×1280	550×400	700
100					130	1370	1570	1.2	4	1080×500×1050	1380×800×1350	550×400	870
125					150	1610	1850	1.1	4	1100×500×1120	1400×800×1420	550×400	980
160					170	1860	2130	1.1	4	1120×860×1175	1420×1160×1475	550×760	1150
200					200	2210	2530	1.0	4	1230×900×1245	1530×1200×1545	550×800	1320
250					230	2410	2760	1.0	4	1060×1000×1290	1360×1300×1590	550×920	1520
315					280	3030	3470	0.9	4	1140×1000×1315	1440×1300×1615	660×920	1800
400					310	3485	3990	0.8	4	1230×1000×1420	1530×1300×1720	660×920	2030
500					360	4260	4880	0.8	4	1230×1000×1480	1530×1300×1780	660×920	2300
630					420	5135	5880	0.7	4	1360×1050×1670	1630×1350×1670	660×920	2450
630					410	5205	5960	0.7	6	1360×1050×1670	1660×1350×1670	660×920	2450
800					480	6070	6960	0.7	6	1465×1200×1500	1765×1500×1800	820×1070	3070
1000					550	7100	8130	0.6	6	1530×1200×1620	1830×1500×1920	820×1070	3620
1250					650	8460	9690	0.6	6	1510×1170×1750	1810×1470×2050	820×1070	4530
1600					760	10240	11730	0.6	6	1730×1200×1890	2030×1500×2190	820×1070	5750
2000					1000	12620	14450	0.5	6	1800×1200×1890	2100×1600×2190	820×1070	6240
2500					1200	14990	17170	0.5	6	1900×1300×2160	2200×1600×2460	1070×1070	7360
1600					760	11315	12960	0.6	8	1730×1200×1890	2030×1500×2190	820×1070	5750
2000					1000	13935	15960	0.5	8	1800×1300×1890	2100×1600×2190	820×1070	6240
2500					1200	16495	18890	0.5	8	1900×1300×2160	2200×1600×2460	1070×1070	7360

SCBH15/20 系列干式环氧浇注非晶合金变压器技术参数

额定容量(kVA)	电压组合			联接组别	空载耗损 (W)	负载耗损75℃ (W)	负载耗损120℃ (W)	空载电流 (%)	短路抗阻 (%)	本体外形尺寸 L×W×H (mm)	外壳尺寸 L×W×H (mm)	安装尺寸 A×B (mm)	重量 (kg)
	高压 (kV)	分接 (%)	低压 (kV)
50	20 22 24	±2×2.5% ±5%	0.4	Dyn11 或 Yyn0 Dyn11 or Yyn0	110	1080	1235	2.0	6	1180×880×1300	1680×1380×1800	550×550	750
100					180	1740	1995	1.8	6	1350×880×1400	1850×1380×1900	660×660	1000
160					220	2160	2470	1.8	6	1400×880×1480	1900×1380×1980	660×660	1500
200					240	2575	2945	1.7	6	1450×920×1450	1950×1420×1950	660×660	1700
250					280	2985	3420	1.6	6	1500×920×1600	2000×1420×2100	660×660	1900
315					320	3570	4085	1.4	6	1600×1000×1700	2100×1500×2200	660×660	2200
400					380	4320	4845	1.4	6	1700×1000×1700	2200×1500×2200	820×820	2500
500					440	5060	5795	1.3	6	1750×1100×1750	2250×1600×2250	820×820	2850
630					500	5975	6840	1.3	6	1800×1100×1800	2300×1600×2300	820×820	3300
800					580	7220	8265	1.3	6	1850×1100×1850	2350×1600×2350	820×820	4000
1000					680	8545	9785	1.1	6	1900×1100×1950	2400×1600×2450	820×820	4600
1250					780	10080	11545	1.0	6	1980×1200×2000	2480×1700×2500	820×820	5200
1600					920	12110	13870	0.9	6	2080×1400×2150	2580×1900×2650	1070×1070	5900
2000					1030	14320	16390	0.8	6	2250×1400×2300	2750×1900×2800	1070×1070	7200
2500					1270	16925	19380	0.7	6	2450×1400×2400	2950×1900×2900	1070×1070	8700
2000					1060	15600	17860	0.7	8	2250×1400×2300	2750×1900×2800	1070×1070	7200
2500					1270	18585	21280	0.7	8	2450×1400×2400	2950×1900×2900	1070×1070	8700

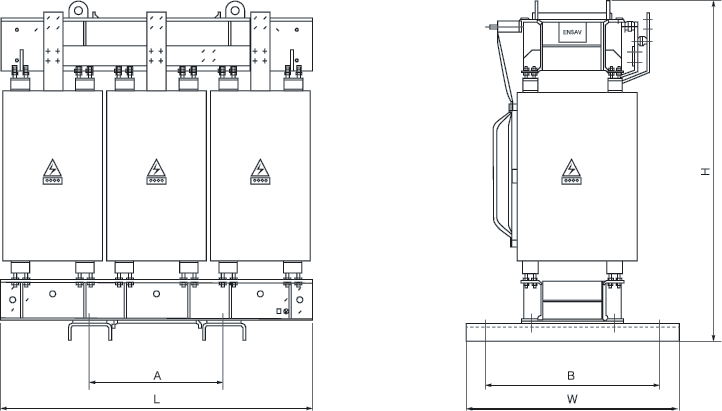

SCBH15系列干式环氧浇注非晶合金变压器外形、安装示意图
