• GB/T 17211-1998 《干式电力变压器负载导则》
• IEC 60076-11：2004 《干式电力变压器》
• GB 1094. 11-2007 《干式电力变压器》
• GB/T 10228-2008 《干式电力变压器技术参数和要求》

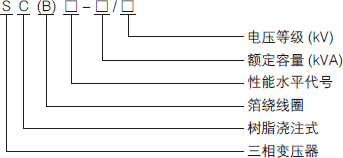

SC(B)9、10-30~2500/10、20、35  SC(B)9-800~20000/35

结构特点

• 环氧树脂浇注干式变压器低压线圈为箔式绕组结构，采用优质进口铜箔绕制；高压线圈为“梯形”分段层式结构，真空环氧浇注成型，层间电压低， 具有很强的承受过电压能力。
• 环氧树脂浇注干式变压器铁心采用进口优质冷轧晶粒取向硅钢片．在全自动铁心剪切线上加工而成，采用45°全斜接缝结构，心柱采用特殊的绑扎 工艺绑扎而成，铁心表面涂涮专用防锈漆，能防潮、防锈并可有效的降低噪音。

性能特点

• 安全，防火，无污染，可直接运行于负荷中心；
• 机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长；
• 低损耗、低噪音，节能效果明显；
• 散热性能好，超铭牌运行能力强，强迫风冷时可提高容量运行；
• 防潮性能好，适应高湿度和其他恶劣环境中运行；
• 具有环保、阻燃、防爆、免维护等特点；
• 体积小，重量轻。

正常使用条件

• 最高气温：+40℃
• 最高日平均气温：+30℃
• 最高年平均气温：+20℃
• 最低气温：-5℃ ( 适用于户内式变压器)
• 最低气温：-30℃ ( 适用于户外式变压器)
• 海拔高度：≤ 1000m

SC(B)9/10 系列环氧浇注干式变压器技术参数

额定容量(kVA)	电压组合			联接组标号	空载耗损 (W)	不同的绝缘耐热等级下的负载损耗 F(120℃)	空载电流 (%)	短路抗阻 (%)
	高压 (kV)	高压分接范围(%)	低压 (kV)
30	6 6.3 6.6 10 10.5 11	±5 ±2×2.5	0.4	Dyn11 或 Yyn0 Dyn11 or Yyn0	220	750	2.1	4
50					310	1060	2.4
80					420	1460	1.8
100					450	1670	1.8
125					530	1960	1.6
160					610	2250	1.6
200					700	2680	1.4
250					810	2920	1.4
315					990	3670	1.2
400					1100	4220	1.2
500					1310	5170	1.0
630					1510	6220	1.0
630					1460	6310	1.0	6
800					1710	7360	1.0
1000					1990	8610	1.0
1250					2350	10260	1.0
1600					2760	12400	1.0
2000					3400	15300	0.8
2500					4000	18180	0.8
1600					2760	13700	1.0	8
2000					3400	16900	0.8
2500					4000	20000	0.8

SC(B)10/10 系列环氧浇注干式变压器技术参数

额定容量(kVA)	电压组合			联接组标号	空载耗损 (W)	不同的绝缘耐热等级下的负载损耗 F(120℃)	空载电流 (%)	短路抗阻 (%)
	高压 (kV)	高压分接范围(%)	低压 (kV)
30	6 6.3 6.6 10 10.5 11	±5 ±2×2.5	0.4	Yyn0 或 Dyn11 Yyn0 or Dyn11	190	710	2.4	4
50					270	1000	2.4
80					370	1380	1.8
100					400	1570	1.8
125					470	1850	1.6
160					540	2130	1.6
200					620	2530	1.4
250					720	2760	1.4
315					880	3470	1.2
400					980	3990	1.2
500					1160	4880	1.2
630					1340	5880	1.0
630					1300	5960	1.0	6
800					1520	6960	1.0
1000					1770	8130	1.0
1250					2090	9690	1.0
1600					2450	11730	1.0
2000					3050	14450	0.8
2500					3600	17170	0.8
1600					2450	12960	1.0	8
2000					3050	15960	0.8
2500					3600	18890	0.8

SC(B)9/20 系列环氧浇注干式变压器技术参数

额定容量(kVA)	电压组合			联接组标号	空载耗损 (W)	不同的绝缘耐热等级下的负载损耗 F(120℃)	空载电流 (%)	短路抗阻 (%)
	高压 (kV)	高压分接范围(%)	低压 (kV)
50	20 22 24	±5 或 ±2×2.5 ±5 or ±2×2.5	0.4	Yyn0 或 Dyn11 Yyn0 or Dyn11	380	1300	2.4	6
100					600	2100	2.2
160					750	2600	1.8
200					820	3100	1.8
250					940	3600	1.6
315					1080	4300	1.6
400					1280	5100	1.4
500					1500	6100	1.4
630					1700	7200	1.2
800					1950	8700	1.2
1000					2300	10300	1.0
1250					2650	12150	1.0
1600					3100	14600	1.0	8
2000					3600	17200	0.8
2500					4300	20400	0.8
2000					3600	18800	0.8
2500					4300	22400	0.8

SC(B)10/20 系列环氧浇注干式变压器技术参数

额定容量(kVA)	电压组合			联接组标号	空载耗损 (W)	不同的绝缘耐热等级下的负载损耗 F(120℃)	空载电流 (%)	短路抗阻 (%)
	高压 (kV)	高压分接范围(%)	低压 (kV)
50	20 22 24	±5 或 ±2×2.5 ±5 or ±2×2.5	0.4	Yyn0 或 Dyn11 Yyn0 or Dyn11	345	1235	2.4	6
100					540	1995	2.2
160					675	2470	1.8
200					740	2945	1.8
250					845	3420	1.6
315					975	4085	1.6
400					1155	4845	1.4
500					1350	5795	1.4
630					1530	6840	1.2
800					1755	8265	1.2
1000					2070	9785	1.0
1250					2385	11545	1.0
1600					2790	13870	1.0	8
2000					3240	16390	0.8
2500					3870	19380	0.8
2000					3240	17860	0.8
2500					3870	21280	0.8

SC(B)9/35 系列环氧浇注干式变压器技术参数

额定容量(kVA)	电压组合			联接组标号	空载耗损 (W)	不同的绝缘耐热等级下的负载损耗 F(120℃)	空载电流 (%)	短路抗阻 (%)
	高压 (kV)	高压分接范围(%)	低压 (kV)
50	35 ~ 38.5	±5 或 ±2×2.5 ±5 or ±2×2.5	0.4	Yyn0 或 Dyn11 Yyn0 or Dyn11	500	1500	2.8	6
100					700	2200	2.4
160					880	2960	1.8
200					980	3500	1.8
250					1100	4000	1.6
315					1310	4750	1.6
400					1530	5700	1.4
500					1800	7000	1.4
630					2070	8100	1.2
800					2400	9600	1.2
1000					2700	11000	1.0
1250					3150	13400	0.9
1600					3600	16300	0.9
2000					4250	19200	0.9
2500					4950	23000	0.9

SC(B)9/35 系列环氧浇注干式变压器技术参数

额定容量(kVA)	电压组合			联接组标号	空载耗损 (W)	不同的绝缘耐热等级下的负载损耗 F(120℃)	空载电流 (%)	短路抗阻 (%)
	高压 (kV)	高压分接范围(%)	低压 (kV)
800	35 ~ 38.5	±5 或 ±2×2.5 ±5 or ±2×2.5	3.15 6 6.3 10 10.5 11	Yyn0 Yd11 Dyn11	2500	9900	1.1	6
1000					2970	11500	1.1
1250					3480	13600	1.0
1600					4100	16300	1.0
2000					4700	19200	0.9	7
2500					5400	23000	0.9
3150					6700	25800	0.8	8
4000					7800	31000	0.8
5000					9300	36800	0.7
6300					11000	43000	0.7
8000				YNd11 Yd11 Dyn11	12600	48500	0.6	9
1000					14400	58500	0.6
12500			6、6.3 10、10.5		17500	68000	0.5
16000					21500	80000	0.5
20000					25500	90000	0.4	10

SC(B)9、10 系列10kV 本体外形、安装示意图


SC(B) 系列10kV 外壳尺寸、安装示意图
