油浸式非晶合金变压器
概述

本系列非晶合金变压器是采用第五代非晶合金变压器产品技术生产制造的高效节能非晶合金油浸式变压器。它具有显著的节能效果，空载损耗节能率高达80%以上。产品采用全密封结构设计，运行安全可靠，终身免维护。

  • 执行标准

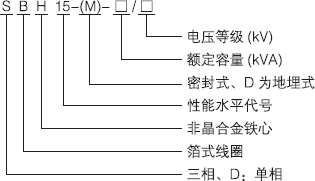

  • 型号/含义
  • 结构特征
  • 技术参数
  • 外形/安装示意图
    • GB1094.1～2-1996 电力变压器
    • GB1094.3,.5-2003 电力变压器
    • JB-T10318-2002 油浸式非晶合金铁心配电变压器技 术参数和要求
  • SBH15-M/10、SBH15-M/20

    • 非晶合金铁心：铁心采用非晶合金带材卷绕而成， 组成四框五柱式结构。每个非晶合金铁心的搭头均采用“semi-Layer Distribution”法搭接， 确保产品整体空载损耗指标的最优化和空载电流既小又稳定。
    • 绕组：低压绕组采用铜箔矩形圆筒式结构，高压绕 组为多层层式结构，设计和制造过程中把低压线圈的电抗高度恒定高于高压线圈的电抗 高度，以 达到消除线圈的轴向短路电动力的效果，极大地提高了产品的抗短路能力。高 压线圈采用Tuff-Flex 绝缘系统特有的端绝缘变距设计，极大地提高 了产 品的抗雷电冲击能力。
    • 器身：器身装配中采用了Maglev circult悬浮磁圈，特有的非晶铁心定位技术使得非晶铁心在产品的储存、运输和运行过程中的 受力始终 绕处于最优化状态，以确保产品的节能特性的长期稳定可靠。
  • SBH15-M/10 系列非晶合金配电变压器技术参数
    额定容量(kVA) 电压组合 联接组别 空载耗损 (W) 负载耗损75℃ (W) 空载电流 (%) 短路抗阻 (%) 本体外形尺寸
    L×W×H (mm)     		安装尺寸
    A×B (mm)     		重量 (kg)
    高压 (kV) 分接 (%) 低压 (kV)
    30 6
    6.3
    6.6
    10
    10.5
    11     		±2×2.5% ±5% 0.4 Dyn11 33 630 1.5 4 945×600×852 400×550 336
    50 43 910 1.2 4 105 6×600×942 400×550 465
    63 50 1090 1.1 4 99 6×600×902 400×550 480
    80 60 1310 1.0 4 10 71×710×956 400×550 583
    100 75 1580 0.9 4 1 143×710×1046 550×550 713
    125 85 1890 0.8 4 1 213×710×1026 550×550 807
    160 100 2310 0.6 4 1338×870×1087 660×720 982
    200 120 2730 0.6 4 1133×1028×1057 660×820 1090
    250 140 3200 0.6 4 1243×1033×1052 660×820 1235
    315 170 3830 0.5 4 1280×1020×1095 660×820 1510
    400 200 4520 0.5 4 1313×1120×1139 660×820 1613
    500 240 5410 0.5 4 1380×1120×1195 660×820 1890
    630 320 6200 0.3 4.5 1400×1333×1235 820×1070 2243
    800 380 7500 0.3 4.5 1805×1413×1320 820×1070 2653
    1000 450 10300 0.3 4.5 1878×1348×1378 820×1070 2941
    1250 530 12000 0.2 4.5 1882×1347×1590 820×1070 3678
    1600 630 14500 0.2 4.5 2120×1237×1760 820×1070 4464
    2000 750 18300 0.2 5 2180×1620×1850 820×1070 5370
    2500 900 21200 0.2 5 2262×1552×2086 820×1070 6650

    SBH15-M/20 系列非晶合金配电变压器技术参数
    额定容量(kVA) 电压组合 联接组别 空载耗损 (W) 负载耗损75℃ (W) 空载电流 (%) 短路抗阻 (%) 本体外形尺寸
    L×W×H (mm)     		安装尺寸
    A×B (mm)     		重量 (kg)
    高压 (kV) 分接 (%) 低压 (kV)
    50 20 ±2×2.5% ±5% 0.4 Dyn11 55 1010 1.2 5.5 1186×685×967 400×550 550
    63 65 1200 1.1 5.5 1246×685×967 400×550 580
    80 75 1440 1.0 5.5 1261×795×981 400×660 680
    100 90 1730 0.9 5.5 1333×795×1071 400×660 810
    125 100 2080 0.8 5.5 1403×795×1051 400×660 910
    160 120 2540 0.6 5.5 1528×955×1112 550×820 1100
    200 145 3000 0.6 5.5 1323×1113×1082 550×820 1210
    250 165 3520 0.6 5.5 1433×1118×1221 660×820 1370
    315 200 4210 0.5 5.5 1470×1105×1264 660×820 1680
    400 240 4970 0.5 5.5 1503×1165×1308 660×1070 1820
    500 290 5940 0.5 5.5 1570×1195×1364 660×1070 2185
    630 370 6820 0.3 6 1590×1418×1404 820×1070 2550
    800 450 8250 0.3 6 1995×1498×1489 820×1070 2960
    1000 530 11330 0.3 6 2068×1433×1547 820×1070 3260
    1250 620 13200 0.2 6 2072×1432×1759 820×1070 3990
    1600 750 15950 0.2 6 2310×1322×1929 820×1070 4780
    2000 900 19140 0.2 6 2370×1705×2019 820×1070 6000
    2500 1080 22220 0.2 6 2452×1637×2255 820×1070 7280
