干式铁芯启动电抗器

干式铁芯启动电抗器

概述

QKSC 系列铁芯启动电抗器技术参数

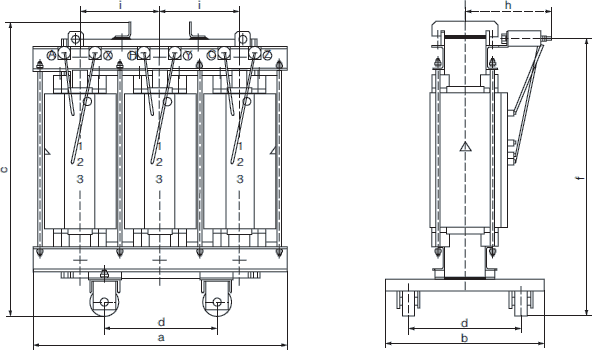

型号	额定电压 (kV)	额定容量 (kVar)	额定电抗 (Ω)	额定电流 (A)	外形尺寸							重量 (kg)
型号	额定电压 (kV)	额定容量 (kVar)	额定电抗 (Ω)	额定电流 (A)	a	b	c	d	f	h	i	重量 (kg)
QKSC-3-1600-0.3	3	2304	0.3	1600	1080	790	1465	550	1326	397	340	1420
QKSC-3-2000-0.2	3	2400	0.2	2000	1080	800	1383	550	1250	398.5	340	1410
QKSC-3-2000-0.3	3	3600	0.3	2000	1160	790	1585	550	1446	41.05	365	1860
QKSC-3-2500-0.3	3	5625	0.3	2500	1300	900	1893	660	1746	435	415	1930
QKSC-6-189-3	6	321	3	189	880	600	953	400	841	321	275	380
QKSC-6-282-1.7	6	406	1.7	282	880	600	953	400	841	321	275	380
QKSC-6-350-2.9	6	1066	2.9	350	980	740	114	550	976	342.5	310	665
QKSC-6-502-1.38	6	1044	1.38	502	960	740	1133	550	1016	337	300	645
QKSC-6-503-1.55	6	1176	1.55	503	990	740	1272	550	1136	342.5	310	900
QKSC-6-556-2.45	6	2272	2.45	556	110	740	1193	550	1055	361.5	350	980
QKSC-6-690-1.19	6	1700	1.19	690	990	740	1215	550	1079	342.5	310	770
QKSC-6-900-0.9	6	2187	0.9	900	1035	740	1205	550	1071	348	325	830
QKSC-6-1089-1.17	6	4162	1.17	1089	110	740	1523	550	1386	361.5	350	1300
QKSC-6-1600-0.51	6	3917	0.51	1600	1190	850	1319	660	1184	412.5	375	1395
QKSC-6-1680-0.68	6	5758	0.68	1680	1190	850	1499	660	1356	412.5	375	1590
QKSC-10-308-8.1	10	2305	8.1	308	1110	740	1337	550	1201	361.5	350	1085
QKSC-10-450-1.92	10	1166	1.92	450	1030	740	1123	550	985	343	410	700
QKSC-10-787-2.12	10	3939	2.12	787	1120	740	1312	550	1191	369	350	1225
