美式风电箱变

概述

YB□40.5/0.69系列风力变电站是将风电机组发的0.4~0.69KV电压升高到35KV或10KV后,并网输出的专用变电设备,是我公司根据国内风力发电市场要求而量身定做的专供风力发电用的新产品,它的出现适应了全国大范围建立风力发电场的趋势,是集可靠性、安全性、实用性、经济性于一体的理想的风力发电系统的配套产品。

  • 执行标准

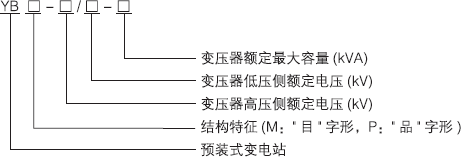

  • 型号/含义
  • 结构特征
  • 技术参数
  • 外形/安装示意图
    • JB/T10217-2000 组合式变压器
    • GB1094.1~2-1996 电力变压器
    • GB3804-1990 3~63kV 交流高压负荷开关
    • GB7251.1-1997 低压成套设备和控制设备第一部分分型式试验和部分型式试验成套设备
  • 使用环境条件
    • 海拔高度:≤ 2000m( 超过此范围另行设计);
    • 环境温度范围为:-40℃ ~+40℃;
    • 相对湿度:日平均值不大于100%,月平均值不大于90%;
    • 地震裂度:8° ( 中国12 级度标准);
    • 户外风速:不大于50m/s,风压100kgF/m2;
    • 耐污等级:Ⅳ级污秽地区;
    • 安装场所:户外、安装在无火灾、爆炸危险、无导电尘埃、化学腐蚀性气体的场所;
    • 覆冰厚度:10mm。

    结构特点

    该系列产品箱体结构为前后两部分,前面为高低压操作间隔,高压间隔内包括高压端子、负荷开关,无载调压分接开关、插入式熔断器、压力释放阀、 油温计、油位计、放油阀。低压间隔内包括低压端子,后部为注油箱体及散热片,变压器绕组和铁芯,高压负荷开关及保护用熔断器都在储油箱中。 风力变的箱体采用双层门密封结构,通风口没有防尘装置,能有效防止沙尘、雨雪对风力变的侵扰,防护等级达到IP54。


    性能特点
    • 体积小、结构紧凑、仅为国内同容量箱变的1/3 左右;
    • 全密封、全绝缘、需绝缘距离、可靠保证人身安全;
    • 变压器采用优质硅钢片材料,经电磁优化设计后,其空载损耗和负载损耗均比同类产品低,最大限度地保证了风能的充分利用;
    • 安全、高压部分采用负荷开关+ 熔断器组合电器,可以快速可靠地保护变压器,低压部分可采用断路器或用刀熔开关作为主开关,配置小容量变压 器提供箱变和风塔的0.4kV 照明及检修用电;
    • 耐高温,过负荷运行能力强。
  • 变压器特性及性能表
    名称 单位 参数值
    型式三相、双绕阻、油浸自冷、低损耗、全密封免维护
    最高工作电压kV40.5
    额定频率Hz50
    额定容量kVA80-2500
    电压比kV38.5±2*2.5%/0.69
    联接组别D,yn11
    阻抗电压4.5%-6.5%
    调压方式无励磁分接开关
    变压器油克拉玛依45# 油45#
    额定短时工频耐受电压kV85kV/1min
    雷电冲击耐受电压峰值kV215
    冷却方式ONAN
    外壳防护等级油箱IP68,箱体IP54
    温升K线圈:63K,顶层油:53K
    空载电流%0.6%
    噪音水平dB不大于50dB

    高压器负荷开关性能表
    名称 单位 保证值
    型号BYF1-40.5/630
    电压等级kV40.5
    最大相对相电压kV40.5
    最大相对地电压kV23.4
    额定短时工频耐受电压kV95kV/1min
    雷电冲击耐受电压峰值kV200
    额定电流A630
    短时耐受电流( 有效值-10 周波)20kV/2s
    额定开断能力A630
    主回路电阻μΩ不大于150
    机械寿命T不小于20000

    高压熔断器性能表
    名称 单位 保证值
    型号STR20-40.5
    额定电压kV40.5
    额定电流A100
    额定频率Hz50
    额定开断能力kA40
    熔丝额定电流A20-63A 可选

    高压避雷器性能表
    名称 单位 保证值
    型号HY5WZ-51/134
    额定电压kV51
    持续运行电压kV40.8
    直流参考电压kV73
    0.75U1mo 下的泄露电流μA不大于30
    8/20μS 标称放电电流下残压kV不大于134
    2000μS 方波电流( 幅值)A不小于400
    4/10μS 大电流冲击耐受电流(kV)kV不小于65
    1.05UC 下的局部放电量小于14PC
