欧式风电箱变

概述

我国一般采用的风电发电机组的出口电压为690V,通过升压来达到远距离送电的目的。在风电场一般采用电缆将风力发电机接至风电专用箱式升压变,将电压升到40.5(12)KV后送到风力场中心变电站,然后由中心变电站进一步升压后送到电网中,风机与箱式升压变的组合采用一机一变的单元接线。我公司设计生产的40.5KV风电用升压箱式变电站已在内蒙古、西北等风电场挂网运行。

  • 执行标准

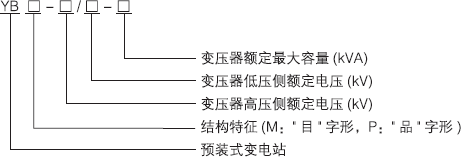

  • 型号/含义
  • 结构特征
  • 技术参数

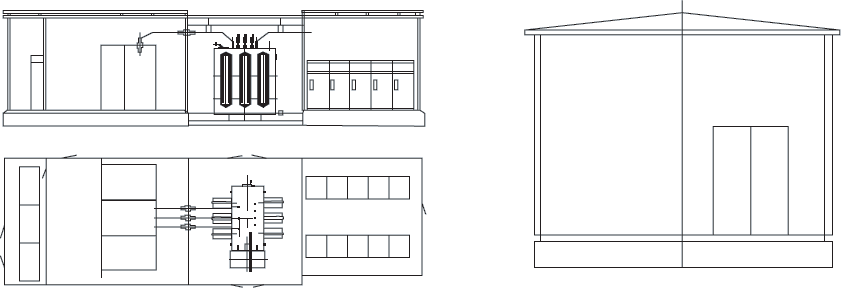

  • 外形/安装示意图
  • 使用环境条件
    • 周围空气温度不超过+40℃,最低周围空气温度-25℃;
    • 海拔不超过1000 米,若使用特殊订购的变压器和低压元件,可达海拔3800 米;
    • 垂直倾斜度不超过5°,无剧烈振动及无冲击的场所;
    • 空气湿度不大干90% (+25℃ );
    • 无导电尘埃,无爆炸危险、无腐蚀金属和电器元件的气体场所;
    • 户外风速不超过35m/s。
  • YBF-40.5(12)/0.69 系列预装式变电站
    名称 单位 高压电器设备
    额定电压 高压侧kV 40.5
    低压侧12,0.69
    辅助回路V110,220,380
    额定电流高压回路A400~1250
    低压回路630~3150
    额定频率Hz50
    额定主变容量 kVA1250,1600,2000~20000
    额定绝缘水平 高压侧 工频 kA95
    冲击185
    低压侧 工频42
    冲击75
    额定短时耐受电流 高压侧kA 20,25,31.5
    低压侧25,31.5,40
    额定峰值耐受电流 高压侧kA 50,63,80
    低压侧63,80,100
    变压器绝缘水平 工频kV 65
    冲击185
    辅助回路绝缘水平kV2

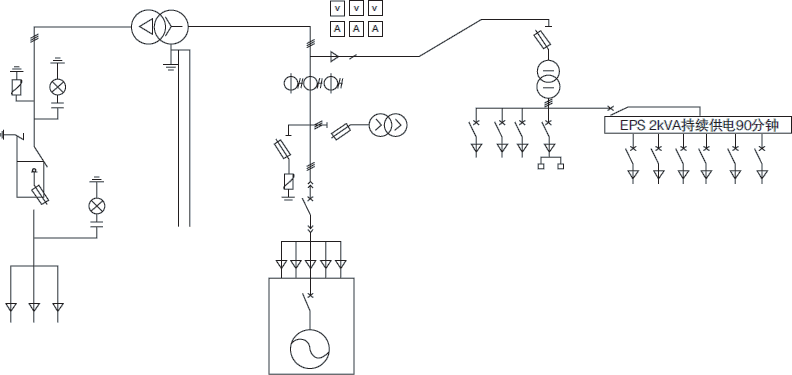

  • YBF-40.5(12)/0.69 系列预装式风力变电站主接线方案图

    YBF-40.5(12)/0.69 系列预装式风力变电站主接线方案图
